Módulo Bluetooth HC-06

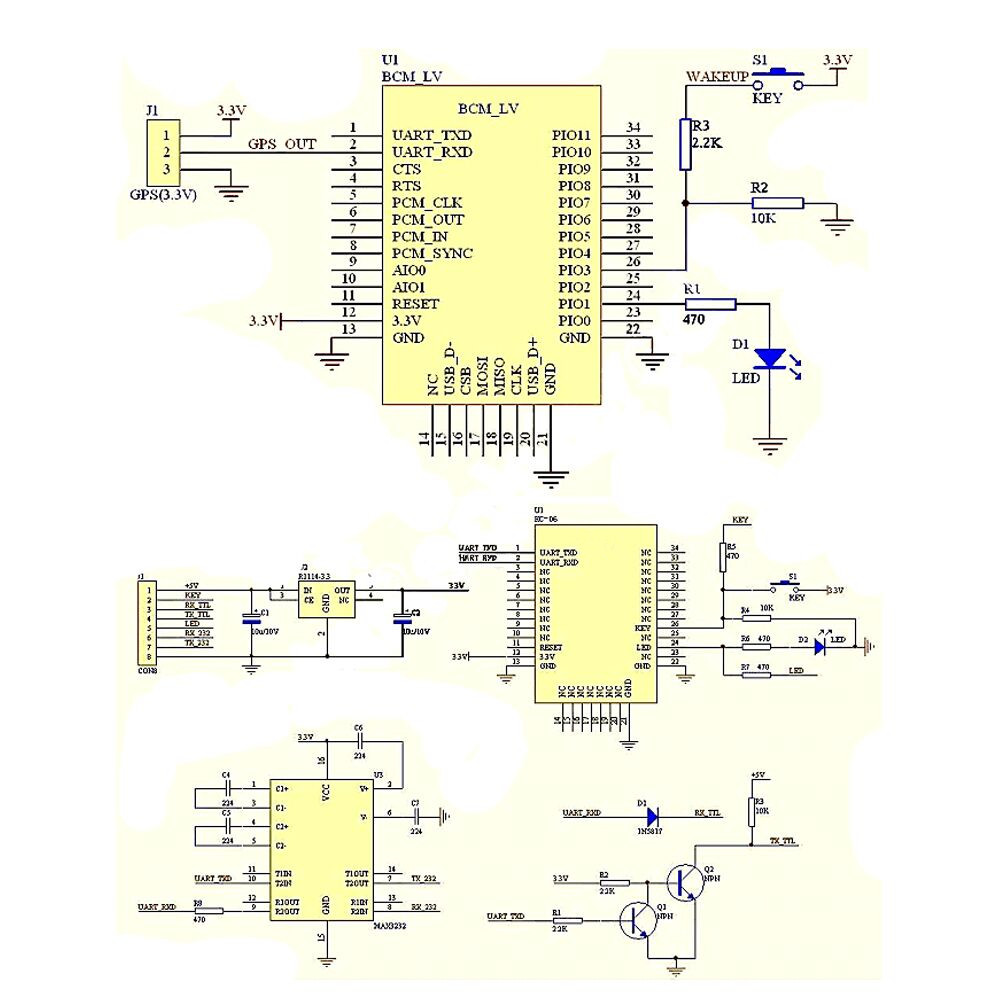

1. El módulo central utiliza la interfaz del módulo, los cables de la interfaz del módulo incluyen VCC, GND, TXD, RXD, PIN de salida de estado LED de reserva, el microcontrolador puede ser juzgado por el estado de pie Bluetooth ha conectado CLAVE pin esclavo inválido.

2. El LED indica el estado de la conexión Bluetooth, parpadea la conectividad Bluetooth, enciende la conexión Bluetooth y abre un puerto.

Backplane 3,3 V LDO voltaje de entrada 3,6 ~ 6V, la corriente es de aproximadamente 30mA sin emparejar, emparejado alrededor de 10mA, ¡el voltaje de entrada para prohibir más de 7V!

4, el nivel de interfaz V 3,3, se puede conectar directamente a varios SCM (51, AVR, PIC, ARM, MSP430, etc.), el MCU de 5V también se puede conectar directamente, ¡sin MAX232 no se puede pasar por el MAX232!

5, abierto a la distancia efectiva de 10 metros, más de 10 metros también es posible, pero la calidad de la conexión de la distancia no garantiza

6, después de usar el par cuando el puerto serie full-duplex, no necesita saber nada sobre el protocolo Bluetooth, pero solo admite 8 bits de datos, 1 bit de parada, formato de comunicación sin paridad, que es el formato de comunicación más utilizado, no admite otros formatos.

7, el soporte para la conexión Bluetooth no está establecido por el Comando AT que establece la velocidad en baudios, el nombre, la clave de paso, los parámetros establecidos se guardan después. La conexión Bluetooth se cambia automáticamente al modo de paso

8, compacto (3,57 1,52 cm * cm), producción de chips de fábrica para garantizar la calidad de colocación. Y juegos de tubos termorretráctiles transparentes, antipolvo y antiestáticos.
